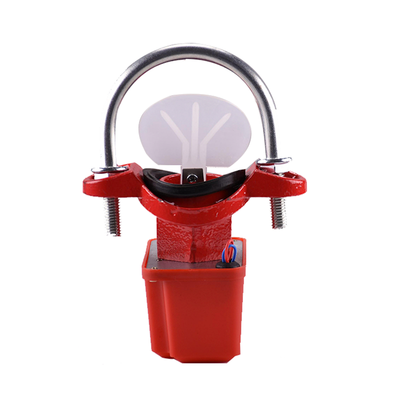

法兰式水流指示器 DN250

适用于高炉冷却系统，电厂水循环系统，水（油）泵指示系统、润滑系统、自动喷水灭火系统等行业领域广泛应用。
2、定义：
用于各种系统中观察或系统中将水（油）流信号转换成电信号的一种必备附件。
3、基本参数
1）水流指示器的最大工作压力分别为0.25/0.6/1.0/1.6/2.5/4.0MPa
2）公称直径

螺纹式/焊接式公称通径DN6-DN80(G1/8-G3)
法兰式水流指示器公称通径为DN15-DN6004、技术要求
1）最大工作压力
水流指示器的最大工作压力视口径而定分别为0.25/0.6/1.0/1.6/2.5/4.0MPa
2）延迟性能
具有延迟功能的水流指示器的延迟时间应可以调节。水流指示器进行试验所测得的延迟时间应在2s-90s范围内。
3）工作循环
水流指示器进行试验，经500周期动作，试验中应动作灵敏、复位迅速。
4）耐腐蚀性能
水流指示器按标准规定进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。试验后应经过6.8灵敏度试验，试验结果应符合标准规定。
5）刚性非金属材料
经空气老化试验后，试件不得出现弯曲、蠕变、裂纹或其他影响水流指示器功能的损坏。如果叶片采用聚乙烯材料，耐环境应力开裂能力，试验后叶片应无裂纹。
6）抗冲击性能
经三次6.8J能量的冲击后，不得有零件松动而妨碍水流指示器动作。
试验后应检查水流指示器的外壳,如果外壳出现断裂而不影响水流指示器的动作，则为合格。如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。
7）弹性非金属密封垫抗水老化性能
弹性非金属密封垫进行水老化试验, O形圈除外。试验后应检查密封垫与夹具之间，不得出现松动、粘结及密封垫变脆、变软现象。
8）灵敏度
水流指示器应按标准规定进行灵敏度试验，试验结果应满足下列要求:
a 流量小于、等于15.0L/min时，水流指示器不应报警;
b 报警流量应该是在15.0L/min -37.5L/min间的任意值，到37 .5L/min时，必须报警;
c 报警流量不应大于37.5L/min,
试验压力范围在0.14MPa-1.2MPa间。
9）水力摩阻损失
试验管路中在水流速为4.5m/s时条件下，水流指示器水力摩阻力产生的压力损失不得超过0.02MPa。
10）耐水冲击性能
按标准规定进行水冲击试验，受水冲击后应复位迅速。且试验后应进行灵敏度试验，试验结果应符合标准要求。
11）耐水压性能
在2.4MPa水压下，持续5min，不得有破裂及渗漏，不得出现永久变形或损坏现象。
12）过载能力
水流指示器按标准规定进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。
13）耐电压能力及绝缘电阻
（1）水流指示器按标准规定进行耐电压能力测定，在规定的试验电压下，在下列部件之间应耐电压60s士5s不被击穿。
a 所有活动部件和静止金属件( 包括外壳) 之间;
b 在不同电压和不同频率下工作的电路活动部件。
（2）水流指示器进行绝缘电阻测定，在下列部件之间的绝缘电阻应大于2MΩ。
a 触点断开时，同极进线与出线之间;
b 触点闭合时，不同极的带电部件之间，触点与线圈及控制电路之间;
c 各带电部件与金属支架(包括外壳)之间。
