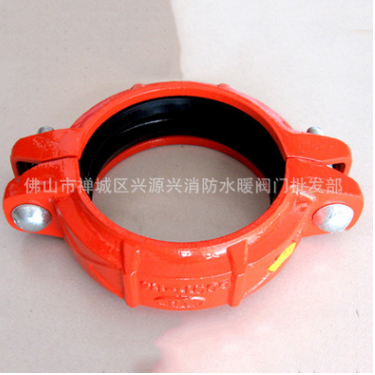

沟槽刚性卡箍 沟槽管件 消防管件 XGQT1

公称通径

（mm）

钢管外径

（mm）

公称压力

（MPa）

螺栓尺寸

最大外形尺寸

（mm）

Φ

L

H

50

60.3

1.6

2-M10X55

88

124

45

65

76.1

102

140

80

88.9

118

162

100

108

2-M12X65

146

186

51

100

114.3

150

195

125

133

170

220

125

139.7

178

216

150

159

2-M12X75

198

246

150

165

205

246

200

219.1

2-M16X80

264

330

60

公称

通径

(mm)

钢管

外径

(mm)

公称

压力

(mm)

管端允许

最大间隙

(mm)

接头允许最大(Max)

螺栓尺寸

最大外形尺寸

(mm)

转角(o）

挠度(mm)

Φ

L

H

50

60.3

1.6

2.5

2.3

42

2-M10×55

88

124

45

65

76.1

1.9

33

102

140

80

88.9

1.6

28

118

162

100

108

1.7

29

2-M12×65

146

186

51

100

114.3

1.6

28

150

195

125

133

1.4

24

170

220

125

139.7

1.3

23

178

216

150

159

1.2

20

2-M12×75

198

246

150

165

1.1

19

205

246

200

219.1

3.2

0.8

14

2-M16×80

264

330

60

250

273

0.7

12

2-M22×120

328

420

64

300

323.9

06

10

380

454

350

377

0.6

8

3-M22×120

445

480

77

材料成份

适用温度

颜色

应用范围

三元乙丙

EPDM

-34℃~+150℃

黑色

冷水、无油气休、稀酸、碱盐及多种化学

品(不含碳氢化合物)。石油类介绍禁用

硅橡胶

Silicon rubber

-40℃~+177℃

白色

生活饮用水、热水、高温空气及某些

高温化学物。石油类介绍禁用

丁腈橡胶

Nitrile rubber

-29℃~+82℃

橙色

石油、油气、矿物油、植物油、热水，

温度超过65℃禁用
